Zhejiang Hertz Electric Co.,Ltd., основанная в 2014 году, является высокотехнологичным предприятием, специализирующимся на разработке, производстве, продажах и послепродажном обслуживании, обслуживающим производителей оборудования среднего и высокого класса, а также интеграторов систем промышленной автоматизации. Опираясь на высококачественное производственное оборудование и строгий процесс тестирования, мы будем предоставлять клиентам такую продукцию, как инверторы низкого и среднего напряжения, устройства плавного пуска и системы сервоуправления, а также решения в смежных отраслях. Компания придерживается концепции «предоставления пользователям лучших продуктов и услуг» для обслуживания каждого клиента. В настоящее время он в основном используется в металлургии, химической промышленности, производстве бумаги, машиностроении и других отраслях промышленности.
Почему выбирают нас
Профессиональная команда
Наша команда экспертов имеет многолетний опыт работы в отрасли, и мы предоставляем нашим клиентам необходимую поддержку и консультации.
Высококачественная продукция
Наша продукция производится по самым высоким стандартам с использованием только лучших материалов. Мы гарантируем надежность, безопасность и долговечность нашей продукции.
24-часовой онлайн-сервис
Горячая линия 400 работает круглосуточно. Факс, электронная почта, QQ и телефон являются универсальными и многоканальными для решения проблем клиентов. Технический персонал круглосуточно готов ответить на проблемы клиентов.
Универсальное решение
Своевременно обеспечивать техническую поддержку на протяжении всего процесса проверки, установки, ввода в эксплуатацию, приемки, приемочных испытаний, эксплуатации, технического обслуживания и других соответствующих технических рекомендаций и технического обучения, связанных с контрактной продукцией.
Наш частотно-регулируемый привод (ЧРП), предназначенный для точного управления двигателем, представляет собой универсальное решение, направленное на повышение энергоэффективности и эксплуатационных характеристик.
Инверторный привод обеспечивает точный контроль скорости двигателя, что приводит к снижению энергопотребления и эксплуатационных расходов, что делает его экологически безопасным выбором для предприятий.

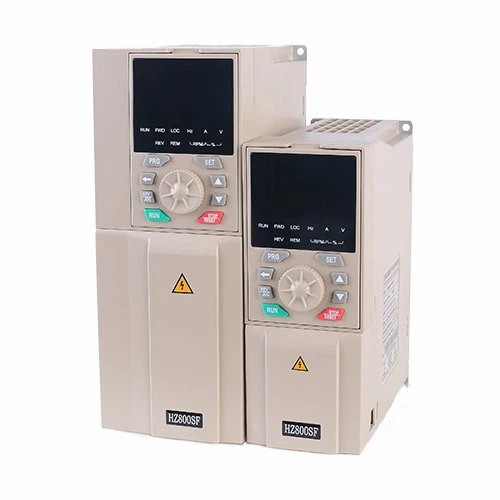

Частотный привод для трехфазного двигателя
Высококачественный материал и первоклассные технологии. Мощная функция, бесступенчатая трансмиссия. Обычный внешний вид, маленький и красивый. Удобное управление и интуитивно понятный цифровой дисплей.
Этот тип частотно-регулируемого привода часто используется в жилых и небольших коммерческих помещениях, поскольку он подходит для двигателей, работающих от напряжения 120 В и не требующих высокого уровня выходной мощности.
Мы предоставляем каждому отдельному сегменту вход 220 В и три сегмента 220 В. При использовании однофазной линии каждый второй сегмент можно использовать в качестве резервной линии.
Использование устройства преобразования частоты, системы кондиционирования воздуха с холодильным насосом, насоса холодной воды и вентилятора является очень хорошей технологией энергосбережения.
Частотно-регулируемый привод мощностью 3,7 кВт. Это бесщеточный мотор-редуктор постоянного тока напряжением 24 В, мощностью 150 Вт с фланцем 90х90 мм. Встроенный прямоугольный редуктор со шпоночным пазом 10:1 увеличивает скорость и крутящий момент до 300.
Частотно-регулируемый привод мощностью 5,5 кВт. Это бесщеточный мотор-редуктор постоянного тока напряжением 24 В, мощностью 150 Вт с фланцем 90x90 мм. Встроенная цилиндрическая коробка передач 5:1 обеспечивает скорость и крутящий момент до 600 об/мин и крутящий момент 1,95 Нм (276,14.
Преобразователь частоты — это машина переменного тока, которая преобразует подаваемую электроэнергию в различные частоты. В конце 1980-х годов Китай начал использовать преобразователь частоты.
Что такое частотно-регулируемый привод VFD
ЧРП или преобразователь частоты — это электронное устройство, используемое для управления асинхронным или синхронным двигателем переменного тока. ЧРП управляет крутящим моментом, скоростью и направлением вращения двигателя, плавно запуская и разгоняя двигатель до желаемой скорости с контролируемой скоростью ускорения. Замедление также контролируется, а торможение доступно в качестве опции. ЧРП позволяют использовать один двигатель для различных процессов и условий, для которых могут потребоваться разные скорости.
Преимущества частотно-регулируемого привода с ЧРП
Повышенная энергоэффективность
Одним из наиболее убедительных преимуществ частотно-регулируемых приводов является их замечательная способность повышать энергоэффективность, что, в свою очередь, снижает затраты на электроэнергию. Двигатели обычно составляют значительную часть потребления энергии, особенно в промышленных установках. ЧРП приходят на помощь, умело регулируя скорость двигателя, особенно когда двигатель не требует полной мощности или постоянного темпа.
Уменьшение провалов напряжения
Провалы напряжения, характеризующиеся кратковременными падениями напряжения, часто возникают в промышленных условиях и часто возникают во время активации крупных линий двигателей переменного тока. Эти провисания могут нанести ущерб хрупкому оборудованию, такому как компьютеры и датчики. ЧРП решают эту проблему, запуская двигатель при нулевом напряжении и постепенно увеличивая его.
Контролируемый пусковой ток
ЧРП предлагают еще одно преимущество, эффективно управляя пусковым током. Они обладают способностью запускать двигатели при нулевом напряжении и частоте, что не только сводит к минимуму износ двигателей, но и продлевает срок их эксплуатации, уменьшая необходимость частого технического обслуживания и ремонта.
Защита оборудования
Еще одним замечательным аспектом частотно-регулируемых приводов является их способность адаптировать и ограничивать крутящий момент, гарантируя, что двигатели не превысят безопасные пределы крутящего момента. Эта упреждающая мера защищает машины и оборудование, предупреждая ущерб и предотвращая потенциальные сбои в производстве.
Точное управление процессом
В сфере промышленного производства частотно-регулируемые приводы оказываются неоценимыми для оптимизации производственных процессов, позволяя точно регулировать скорость вращения двигателя. ЧРП можно запрограммировать на запуск двигателей на идеальных скоростях или остановку в заданных положениях, превосходя по точности другие методы управления двигателями. Более того, многими ЧРП можно управлять дистанционно, что обеспечивает повышенную гибкость.
Шумоподавление
Хотя это и не является их основной целью, преобразователи частоты служат для снижения уровня окружающего шума за счет работы двигателей на более низких скоростях. Эта функция особенно полезна в промышленных условиях, где пониженный уровень окружающего шума способствует улучшению условий труда и более бесперебойной связи в цехах. Это небольшое, но значительное улучшение создает более благоприятную рабочую среду.
VFD работает, потребляя мощность переменного тока с частотой 60 Гц, преобразует ее в мощность постоянного тока (DC) через схему выпрямителя и отправляет ее через шину постоянного тока для дальнейшей фильтрации напряжения. Затем мощность достигает инвертора, который создает импульсы энергии постоянного тока, которые действуют как переменный ток. Пульсирующий характер выходного сигнала имитирует мощность переменного тока, достаточную для создания правильных индукционных процессов, необходимых для вращения ротора двигателя.
Поскольку постоянный ток легче контролировать по напряжению и частоте, его использование вместо настоящего переменного тока позволяет ЧРП регулировать подачу электроэнергии на лету. Ряд транзисторов, особенно биполярный транзистор с изолированным затвором (IGBT), обеспечивают ручное или автоматическое управление выходной мощностью и, как следствие, производительностью насоса EDDY. Мощность шламового насоса легко увеличить при большой нагрузке, а затем снова снизить после устранения засора или изменения текстуры перекачиваемого раствора или осадка.
Основные характеристики частотно-регулируемого привода с ЧРП
Номинальный ток непрерывной работы:Это максимальный среднеквадратичный ток, который преобразователь частоты может безопасно выдерживать во всех условиях эксплуатации при фиксированной температуре окружающей среды (обычно 40 [градусов] C). Синусоидальные токи шариковой нагрузки двигателя должны быть равны или меньше этого номинала.
Номинальный ток перегрузки:Это обратно пропорциональная характеристика времени/тока, которая представляет собой максимальный ток, который преобразователь частоты может производить в течение заданного периода времени. Типичные номинальные значения составляют от 110 % до 150 % сверхтока в течение 1 минуты, в зависимости от производителя. Более высокие номинальные токи можно получить, увеличив размер преобразователя частоты. Этот номинал очень важен при выборе преобразователя частоты для токов, необходимых двигателю для пускового момента.
Линейное напряжение:Как и для любого контроллера двигателя, необходимо указать рабочее напряжение. Преобразователи частоты предназначены для работы при некотором номинальном напряжении, например 240 В переменного тока или 480 В переменного тока, с допустимым отклонением напряжения плюс или минус 10%. Большинство пускателей двигателей будут работать за пределами этого отклонения в 10 %, но преобразователи частоты не будут работать и перейдут в защитное отключение. Для каждого применения настоятельно рекомендуется регистрировать показания напряжения и отклонения мощности сети.
Типы частотно-регулируемых приводов с ЧРП
Вольт/Герц (В/Гц) Управление ЧРП
Прежде всего, у нас есть ЧРП управления напряжением/герцем (В/Гц). Эти ЧРП контролируют частоту мощности, подаваемой на двигатель. Они просты, но очень эффективны и находят применение в большинстве распространенных приложений.
VFD бездатчикового векторного управления
Далее идут частотно-регулируемые приводы с бездатчиковым векторным управлением. Они более совершенны, чем преобразователи частоты В/Гц. Они могут поддерживать постоянный крутящий момент без использования датчика обратной связи, что делает их пригодными для применений, требующих немного большей точности.
ЧРП с векторным управлением потоком
Наконец, у нас есть частотно-регулируемые приводы с векторным управлением потоком. Когда дело доходит до точного управления, это лучшие специалисты. Они обеспечивают точное и быстрое управление скоростью и крутящим моментом двигателя, что идеально подходит для сложных и требовательных приложений.
Применение частотно-регулируемого привода с ЧРП
Системы фильтрации бассейнов
Частотно-регулируемые приводы можно использовать в системах фильтрации внутренних бассейнов для повышения чистоты. Частотно-регулируемые приводы, используемые в системах фильтрации внутренних бассейнов, могут помочь снизить потребление электроэнергии за счет легкого изменения объема воды по мере необходимости. 40% энергии, потребляемой бассейнами, необходимо для фильтрации воды. Насос с ЧРП может помочь в переработке воды, втягивая ее в систему фильтрации.
Насосы повышения давления
Коммерческим или большим зданиям, таким как гостиницы, требуется достаточно высокое давление воды для подачи воды во все помещения, включая ванные комнаты и душевые, с использованием повышающего насоса. ЧРП могут быть лучшей альтернативой клапанам регулирования давления, поскольку они обеспечивают более высокую экономию энергии и исключают затраты на техническое обслуживание.
системы отопления, вентиляции и кондиционирования
Частотно-регулируемые приводы используются в системах отопления, вентиляции и кондиционирования воздуха на протяжении десятилетий. Традиционно они использовались для регулирования производительности, но в последние годы они также используются для балансировки вентиляторов и насосов, мониторинга оборудования и энергопотребления режущего оборудования в условиях пиковой нагрузки. Частотно-регулируемые приводы могут помочь снизить износ компонентов систем отопления, вентиляции и кондиционирования, поскольку им требуется меньше энергии для запуска двигателя, что снижает нагрузку на компоненты.
Производство
В обрабатывающей промышленности частотно-регулируемые приводы используются в конвейерных лентах, экструдерах и другом оборудовании для обеспечения точного контроля скорости и крутящего момента. Это улучшает качество продукции, снижает износ механических деталей и повышает энергоэффективность.
Очистка воды и сточных вод
Частотно-регулируемые приводы имеют решающее значение для контроля скорости насосов на водоочистных сооружениях. Они помогают регулировать поток и давление воды, оптимизировать использование энергии и снизить механическую нагрузку на насосы во время запуска и эксплуатации.
Сельское хозяйство
В сельском хозяйстве частотно-регулируемые приводы используются в ирригационных системах, зерносушилках и системах вентиляции в сараях и теплицах. Контролируя скорость двигателя, частотно-регулируемые приводы оптимизируют потоки воды и воздуха, снижают потребление энергии и продлевают срок службы оборудования.
Компоненты частотно-регулируемого привода с ЧРП
Конвертер
Преобразователь или входной выпрямитель переменного тока помогает преобразовать переменное напряжение в постоянное. Преобразователь состоит из нескольких диодов, которые соединены параллельно друг другу и позволяют току течь только в одном направлении. Электричество, протекающее через преобразователь, циклически повторяется до тех пор, пока не преобразуется в грубое напряжение постоянного тока.
ссылка постоянного тока
Звено постоянного тока представляет собой секцию фильтрации, состоящую из фильтрующих индукторов и конденсаторов. Целью DC Link является сглаживание пульсаций постоянного напряжения, полученных из схемы выпрямителя на предыдущем этапе. Отфильтрованный выходной сигнал затем подается на вход инвертора.
Инвертор
Целью инвертора является преобразование выходного сигнала звена постоянного тока, представляющего собой отфильтрованное напряжение постоянного тока, обратно в переменный ток. Инвертор используется для управления переменным напряжением и переменной частотой на выходе двигателя. Инвертор состоит из IGBT-переключателей, соединенных попарно для управления электрическим потоком. Обычно он подключается к логическому контроллеру, который позволяет оператору подключаться и регулировать напряжение двигателя. Контролируя путь электрического потока с помощью широтно-импульсной модуляции, можно получать переменное напряжение от источника постоянного тока.
Пользовательский интерфейс
Для достижения оптимального энергопотребления или экономии энергии для настройки VFD необходим пользовательский интерфейс. Пользовательский интерфейс — это панель управления, подключенная к VFD, позволяющая вводить данные пользователем вручную. Они варьируются от клавиатуры до сенсорных ЖК-экранов. Более новые системы оснащены беспроводными панелями управления Bluetooth.
Логика управления
Определенная пользователем настройка затем интерпретируется логикой управления. Это программное обеспечение, необходимое для связи ЧРП с пользовательским интерфейсом и устройством обратной связи на двигателе. Программное обеспечение обычно основано на диаграмме состояний, которая следует набору последовательностей перед выполнением задачи от начала до остановки. Это позволяет полностью автоматизировать ЧРП.
Факторы, которые следует учитывать при выборе частотно-регулируемого привода с ЧРП
Первое решение, которое следует принять при выборе преобразователя частоты, — убедиться, что привод способен справиться с требованиями по току двигателя. Проверьте паспортную табличку двигателя на предмет требований к току полной нагрузки, затем найдите привод, рассчитанный как минимум на такой ток. Если вы питаете привод однофазным питанием, обязательно используйте номиналы привода для однофазной сети. Преобразователи частоты значительно снижают номинальные характеристики для однофазной работы.
Размер ЧРП следует выбирать на основе максимального тока двигателя при пиковой нагрузке, а не на основе мощности двигателя. Постоянные пусковые, остановочные и динамические нагрузки влияют на электронику внутри частотно-регулируемого привода гораздо сильнее, чем на локальную силовую шину и пускатель двигателя с полным напряжением. Поэтому следует использовать пиковый ток потребления.
Выбирайте между переменным крутящим моментом (VT) и постоянным крутящим моментом (CT) и отдельными номиналами для каждого из них. Используйте номиналы VT для вентиляторов и насосов или ознакомьтесь с номиналами CT для конвейеров и общего управления машиной. Важно знать тип приложения, поскольку характеристики привода организованы соответствующим образом. Если вы не уверены, какой из них использовать, рекомендуется использовать CT.
Высота, на которой вы используете преобразователь частоты, также влияет на охлаждение. С увеличением высоты воздух становится менее плотным. Это уменьшение плотности воздуха снижает охлаждающие свойства воздуха. Большинство ЧРП рассчитаны на работу на 100% мощности на высоте до 1000 м. Если вы находитесь на большей высоте, размер привода должен быть увеличен, чтобы компенсировать снижение охлаждения.
Вам нужна самая низкая несущая частота, которую может выдержать ваш двигатель. В большинстве случаев несущая частота по умолчанию будет работать нормально, но если вам нужно уменьшить звуковой шум, рассеивание тепла или энергопотребление, убедитесь, что вы можете изменить несущую частоту для привода.
Определение правильного размера ЧРП включает в себя несколько методов расчета, позволяющих убедиться, что ЧРП соответствует требованиям двигателя. Основная используемая формула: Размер ЧРП (кВт)=Мощность двигателя (кВт) x Коэффициент обслуживания. Коэффициент обслуживания обычно находится в диапазоне от 1,1 до 1,5, что учитывает непредвиденное увеличение нагрузки и обеспечивает надежность. Например, если у вас есть двигатель мощностью 10 кВт и вы выбираете коэффициент эксплуатации 1,2, требуемая мощность ЧРП будет не менее 12 кВт. Это гарантирует, что ЧРП сможет справиться с периодическими пиками нагрузки без перегрева или выхода из строя.
Кроме того, крайне важно убедиться, что номинальный ток ЧРП соответствует силе тока полной нагрузки двигателя (FLA). Это включает в себя проверку заводской таблички двигателя на предмет его FLA и обеспечение того, чтобы ЧРП мог подавать этот ток при любых условиях эксплуатации. Более сложные расчеты могут учитывать такие факторы, как гармонические искажения, которые могут влиять как на источник питания, так и на двигатель. Гармоники особенно важны в крупных или чувствительных установках, где они могут привести к проблемам с качеством электроэнергии и повреждению оборудования.
Использование инструментов производителя или онлайн-калькуляторов может упростить процесс определения размера. Эти инструменты учитывают подробные входные параметры, такие как мощность двигателя, тип нагрузки и условия окружающей среды, предоставляя индивидуальные рекомендации. Такой подход помогает гарантировать, что выбранный ЧРП хорошо подходит для конкретного применения, повышая эффективность и надежность.
Как обслуживать частотно-регулируемый привод с ЧРП
Регулярная уборка
В промышленных и коммерческих зонах имеется много переносимой по воздуху пыли и мусора, которые могут накапливаться над преобразователем частоты и отрицательно влиять на его работу. Во избежание этого, независимо от типа шасси ЧРП, необходимо обеспечить его регулярную очистку. Радиатор и вентиляторы необходимо всегда содержать в чистоте. Периодическую очистку ЧРП можно осуществлять путем протирания, очистки и распыления с них скоплений воздухом.
Поддержание температуры
Еще один важный совет, которому необходимо следовать при первоклассном обслуживании частотно-регулируемых приводов, заключается в поддержании их температуры, поскольку они в основном используются в компактных помещениях, где резкие перепады температуры являются обычным явлением. Однако для поддержания их оптимальной температуры необходимо обеспечить соответствующую циркуляцию воздуха. Также необходимо установить системы контроля температуры.
Регулярные визуальные проверки
Еще одним профилактическим подходом к техническому обслуживанию ЧРП являются регулярные визуальные проверки. Персонал по техническому обслуживанию, обладающий базовыми знаниями об этих контроллерах, должен еженедельно проверять их визуально, чтобы выявить любые видимые неисправности. Некоторые из ключевых проверок, за которыми необходимо следить, включают работу систем охлаждения помещений, оптоволоконных кабелей, соединений и аварийных цепей.
Предотвратить проникновение влаги
Вода и электричество не являются подходящей комбинацией ни в каких промышленных условиях, и преобразователи частоты не являются исключением. ЧРП не должны контактировать с влагой, поскольку это неизбежно приведет к различным проблемам, таким как сбои оборудования, нестабильное поведение и коррозия. Поэтому преобразователи частоты должны храниться в сухом состоянии.
Неповрежденные соединения
Следующим в списке советов по обслуживанию ЧРП является необходимость обеспечить герметичность соединений. Электрические соединения могли ослабнуть из-за постоянной вибрации. Ослабленные соединения приведут к неравномерной работе контроллера.
Наша фабрика
Компания Zhejiang Hertz Electric Co., Ltd., основанная на технологиях силовой электроники, технологиях моторного привода и управления, а также на передовом производственном оборудовании и строгом процессе тестирования, мы предоставляем клиентам преобразователи частоты низкого и среднего напряжения, устройства плавного пуска и сервоуправления. системы и сопутствующие отраслевые решения.
Сертификат
Часто задаваемые вопросы
